Kepiye Cara Ngalih Rocker 6-Pin?

Sampeyan mbokmenawa wis nggulung cepet siji tanpa mikir kaping pindho. Klik tombol rocker sing marem ana ing endi wae-ing pompa bah, pemanas kursi mobil, utawa gilingan bangku. Nanging nalika sampeyan loncat karo muter awak saklar lampu standar, sampeyan mung break siji kabel. Dadi kok a6-pin rocker ngalihkudu enem prongs logam ndhelikake ing ngisor? Amarga komponen cilik iki ora mung tombol on / off. Iku polisi lalu lintas cilik. Iku ngontrol loro sirkuit sawijining bebarengan, lan ing sawetara kasus, iku murup kanggo pitutur marang kowe daya urip. Ayo pop hood lan ndeleng apa lencana bener nindakake.

A ngalih rocker 6-pin punika pindho kutub, pindho uncalan (DPDT) ngalih. Ing basa Inggris biasa, tegese bisa ngontrol rong piranti sing kapisah utawa rong fungsi siji piranti bebarengan. Boten kados ngalih 2-pin prasaja sing mung ngethok kabel siji, iki kanggo proyek liyane Komplek ngendi sampeyan kudu mbalikke motor utawa ngalih ing antarane loro sumber daya.

Kanggo ngerti cara kerjane, sampeyan kudu ngerti tata letak pin. Sampeyan ora butuh gelar teknik; mung mikir wong ing pasangan.

- Pin 1 & 2 (Input): Iki minangka terminal "umum". Biasane nyambung menyang sumber daya utama (baterei utawa adaptor tembok).

- Pin 3 & 4 (Output Set 1): Iki nyambung menyang piranti pisanan utawa fungsi pisanan (contone, "maju" ing motor).

- Pin 5 & 6 (Output Set 2): Iki nyambung menyang fungsi kapindho (contone, "muwalik").

Apa Apa Nalika Sampeyan Flip Iku?

Punika trik sulap. Rocker duwe jembatan logam ing njero sing obah nalika sampeyan menet.

- Posisi 1 (Up/On A): Jembatan nyambungake Pin 1 menyang Pin 3, lan bebarengan nyambungake Pin 2 menyang Pin 5. Daya mili menyang Fungsi A.

- Posisi 2 (Tengah/Mati): Ora ana sing nyambung. Jembatan kasebut dumunung ing netral. Sirkuit wis mati.

- Posisi 3 (Mudhun / On B): Jembatan nyambungake Pin 1 menyang Pin 4, lan Pin 2 menyang Pin 6. Saiki daya mili menyang Fungsi B.

Minangka panuku, sampeyan biasane mung butuh switch rocker 6-pin kanggo rong masalah tartamtu:

1.  Mbalikake Motor DC: Coba winch utawa lift. Sampeyan kudu ngirim voltase positif siji cara kanggo munggah, lan mbalikke polaritas kanggo mudhun. A ngalih 4-pin ora bisa nindakake iki aman, nanging ing6-pindesain nangani "crossover" internal.

2.  Dual Voltage Control: Mungkin sampeyan duwe piranti sing nganggo 12V lan 24V, utawa sampeyan pengin milih antarane "daya baterei" lan "daya generator". Ngalih iki ngisolasi loro garis.

The Light Issue (A umum buyer headache)

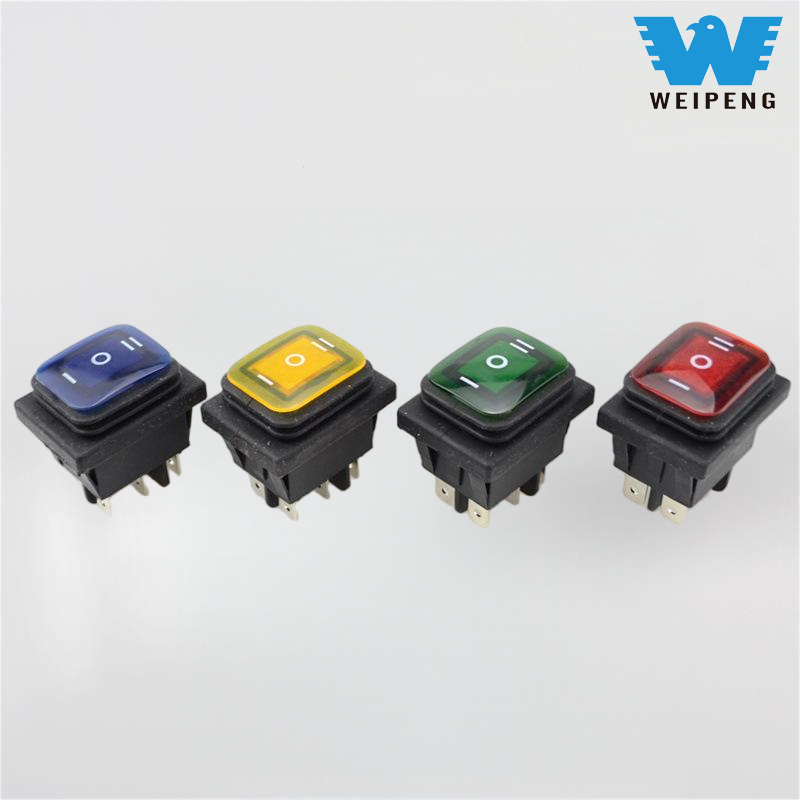

Akeh switch rocker 6-pin duwe LED sing dibangun. Nanging, lampu kasebut mbutuhake dalan lemah. Yen saklar sampeyan ora murup, aja nganggep yen wis rusak. Sampeyan kamungkinan kudu mbukak kabel lemah tartamtu kanggo "lemah" pin (asring Pin 7 utawa terminal kapisah, gumantung ing account). Yen sampeyan ora nglirwakake LED, saklar mekanik isih bisa digunakake.

The Takeaway

Lali sedhela diagram kabel kompleks. Mung ngelingi: a6-pin rocker ngalihiku loro ngalih 3-pin kapisah terpaku menyang siji omah. Ana kanggo nangani rong tumindak beda (kaya dhuwur / kacepetan kurang utawa maju / mundur) nggunakake tombol siji. Yen proyek sampeyan mbutuhake mbalikke motor utawa ngatur rong sumber daya, sampeyan bakal ngerti sebabe switch 2-pin dhasar ora bakal dipotong.
