NC Micro Switch: Manual Definitif kanggo Ngerti, Milih, lan Ngoperasikake NC Micro Switch

Wong sing melu elektronik, otomatisasi industri, lan komunitas DIY ngerti saklar mikro; juara rodok kurang dikenal saka sirkuit kontrol. Salah sawijining jinis switch mikro yaiku switch mikro NC (Normal Closed micro switch), sing penting banget. Yen sampeyan mikir babagan carane ngenali switch NC, aplikasi, utawa nemokake NC sing tepat kanggo proyek sampeyan, pandhuan iki duwe kabeh jawaban kanggo switch mikro NC, bedane saka NO switch mikro, lan aplikasi.

Apa iku anNgalih Mikro NC?

Saklar mikro NC, utawa saklar mikro sing Biasane Ditutup, minangka saklar listrik sing tetep ing posisi sing ditutup, ngidini aliran listrik nganti micu. Banjur ngalih mbukak lan mandheg aliran saiki ing sirkuit. Iki bertentangan karo saklar mikro NO (Biasane Bukak), sing mbukak sadurunge dipicu lan ditutup sawise. Ana istilah liyane sing digunakake kanggo microswitches lan salah sijine yaiku switch snap-action amarga gerakan ngoper cepet.

Ing mode apa, nalika aktuator ora ing tumindak, kontak ing kontak lan saiki mili liwat. Sawise aktuator diaktifake, kontak mbukak, ngilangi aliran arus. Jenis saklar mikro NC iki dadi perlu ing sirkuit kanggo ngamanake mandeg darurat, misi safety, lan sing mbutuhake umpan balik.

Kepiye Cara Ngalih Mikro NC?

Saklar mikro didhukung dening sistem sing ngidini nggawe gerakan aktuasi sing cepet lan pasti. Ing saklar kasebut ana mekanisme tombol push spring-loaded. Kanthi push mudhun aktuator, ana "sworo seru" lan posisi kontak diowahi.

Kanggo saklar mikro NC:

• Nalika aktuator ora obah, terminal COM disambungake menyang terminal NC.
• Pencet aktuator ngilangi sambungan COM-NC, mbukak sirkuit.

Prinsip iki nduweni aplikasi sing ora kaetung; iki kalebu kabeh saka interlocks safety ing Perkakas lan kontrol kanggo mesin industri kanggo lawang elevator lan mesin vending.

Kepiye Cara Ngerti Yen Switch Apa NC utawa NO?

Ngerti yen saklar mikro NC utawa NO minangka aspek penting kanggo pangembangan lan pangopènan sirkuit. Ing ngisor iki sawetara cara kanggo ngenali jinis kasebut:

Inspeksi Visual:"NC" (Normally Closed) lan "NO" (Normally Open) minangka label sing biasane ditemokake ing sawetara switch mikro. Priksa manawa kanggo mriksa omah switch kanggo menehi label.

Tes karo Multimeter:Setel multimeter menyang mode kontinuitas (utawa ohm). Sijine siji timbal ing titik COM lan timbal kapindho menyang titik NC seng di tuduh. Multimeter kudu nuduhake kontinuitas tanpa mencet aktuator. Nalika mencet aktuator, kontinuitas kudu rusak.

Lembar Data Produsen:Nalika lembar data katon, terminal bakal mbukak yen NC, NO, lan COM lan uga sawetara spesifikasi liyane.

Njupuk langkah-langkah iki njamin sampeyan kanthi akurat ngenali lan nyambungake saklar sing tepat kanggo sirkuit sampeyan.

Aplikasi Umum NC Micro Ngalih

Microswitch NC saiki ana ing pirang-pirang aplikasi tanpa wates ing ngendi keamanan lan tumindak langsung sing paling penting.

1. Mekanisme safety:Ngalih mikro NC digunakake minangka unsur gagal-aman ing mesin industri lan peralatan kluwarga. Contone, saklar NC bakal mateni sirkuit nalika lawang utawa tutup dibukak, lan mesin bakal mandheg digunakake, mula nyegah kacilakan.

2. Sistem Stop Darurat:Tombol mandeg darurat biasane dioperasikake nganggo switch mikro NC. Nalika tombol mandeg darurat dipencet, sirkuit mbukak, saengga peralatan langsung mandheg.

3. Sistem Keamanan:Saklar mikro NC minangka instrumen sing digunakake ing saklar tamper sing dirancang kanggo sistem weker lan ngaktifake weker nalika mlebu lawang utawa jendhela.

4. Aplikasi Otomotif:Ing kendharaan, saklar mikro NC ndadekake keterlibatan pedal rem bisa nyebabake operasi lampu rem utawa mandhegake operasi cruise control.

5. Elevator lan Kontrol Akses:Ngalih mikro NC ing lawang elevator tanggung jawab kanggo ndeteksi penutupan lawang. Yen lawang ora ditutup, lift ora bakal mbukak.

Kasus kasebut nuduhake pentinge saklar mikro NC kanggo ngrampungake safety operasional lan linuwih sistem.

Mbandhingake NC lan NO Micro Ngalih

Ngenali bedane antarane saklar mikro NC lan saklar mikro NO penting kanggo njamin desain sirkuit sing cocog lan ngrampungake masalah.

NC (Biasa Ditutup):Kanthi gawan, sirkuit tetep ditutup lan dibukak kanthi aktuasi. Biasane dipunginaake ing ngendi rusak sirkuit tegese owah-owahan ing status utawa menehi tandha, utamané ing aplikasi safety-related.

NO (biasane mbukak):Status standar switch "mati" lan kudu diaktifake kanggo nutup sirkuit. Ngalih bisa digunakake kanggo ngaktifake piranti lan weker, contone, kanthi mencet tombol kanggo nguripake lampu.

Kaputusan kanggo nggunakake salah siji NC utawa NO bakal gumantung ing aplikasi. NC luwih cocog kanggo ngawasi gangguan sing biasane, NO kudu dipilih kanggo kasus sing kudu ditindakake nalika ana owah-owahan.

Cara Pilih Saklar Mikro NC sing Tengen?

Nalika ngadhepi macem-macem merek lan produk, sampeyan kudu ngelingi sawetara perkara kanggo milih saklar mikro NC sing bener.

1. Rating Listrik:Priksa manawa saklar mikro sing sampeyan pilih cocog karo syarat voltase lan saiki sistem sampeyan, amarga ana akeh varian sing bisa dipilih.

2. Daya Aktuasi:Saklar mikro duwe syarat gaya sing beda kanggo aktuasi. Pilih miturut syarat sensitivitas lan yen pasukan sing luwih murah dibutuhake kanggo aplikasi sing lembut, nanging opsi gaya sing luwih dhuwur bisa uga penting kanggo panggunaan sing kaku.

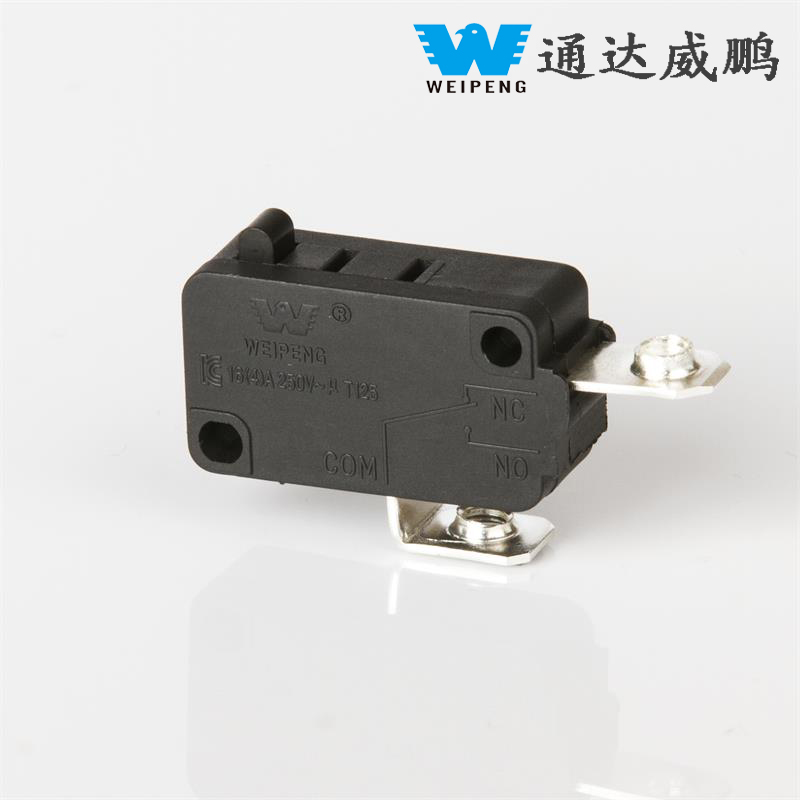

3. Gaya Terminal:Sampeyan bisa milih saka sambungan cepet, solder lug, lan terminal meneng. Nggawe pilihan adhedhasar ease saka instalasi lan kompatibilitas karo wiring.

4. Kondisi Lingkungan:Coba langkah-langkah protèktif marang bledug, kelembapan, lan kahanan lingkungan liyane. Yen aplikasi ing njaba ruangan utawa ing kahanan sing angel, pilih saklar mikro sing dirating IP utawa disegel.

5. Ukuran lan Pilihan Pemasangan:Ngalih mikro kasedhiya ing macem-macem dimensi lan desain kanthi bolongan lan kurung sing béda. Priksa ukuran sing cocog karo area aplikasi sampeyan.

Nliti lan njamin aspek kualitas kasebut bakal mbantu njamin sukses lan kinerja lancar ing proyek sampeyan.

Instalasi lan Wiring anNgalih Mikro NC

Instalasi praktis mesthekake yen microswitch NC sampeyan bisa digunakake kaya sing dirancang lan bisa entuk daya tahan sing optimal. Ing ngisor iki sawetara rekomendasi praktis:

1. Pasang Switch:Gunakake bolongan sing dipasang utawa kurung sing kasedhiya kanggo ndandani saklar mikro ing posisine. Tumindak kanthi ati-ati supaya ora nandhang tekanan sing bisa ngrusak casing utawa mengaruhi kemampuane bisa digunakake.

2. Wiring:Terminal umum kudu disambungake karo input sirkuit, lan terminal NC kudu disambungake menyang output sing kudu diselani. Konfirmasi yen kabel lan polaritas bener sadurunge nguripake daya.

3. Tes:Sawise instalasi, priksa saklar nganggo multimeter utawa kanthi njaluk piranti kanggo nindakake apa wae. Aktifake saklar kanggo trek yen sirkuit mbukak.

4. Pangopènan:Ajeg mriksa pratandha saka nyandhang, rereget utawa karat. Yen perlu, ngresiki kontak, lan ngganti ngalih supaya sinyal palsu utawa gangguan ing layanan.

Nderek langkah-langkah iki njamin sistem sampeyan tetep aman lan nindakake kanthi optimal.

Keuntungan lan Watesan NC Micro Ngalih

Ngalih mikro NC misuwur amarga linuwih lan respon cepet, nanging ana pertimbangan:

keuntungan:

Reaksi cepet mekanisme sworo seru nambah linuwih lan nyegah sinyal palsu. Desain sing kompak ngidini digunakake ing papan sing sempit. Ngalih mikro NC uga nduweni tingkat daya tahan sing dhuwur-biasane dites kanggo mayuta-yuta siklus, saéngga apik kanggo aplikasi sing mbutuhake standar safety sing dhuwur lan nglibatake gerakan sing bola-bali.

Watesan:

Ngalih mikro NC biasane tahan banting nanging bisa uga ngalami rusak utawa rusak amarga gangguan listrik. Panggonan sing tepat lan instalasi switch kasebut ing sudut sing tepat penting kanggo panggunaan sing efektif amarga alangan bisa ngalangi operasi kasebut. Dheweke uga mbutuhake sealing lingkungan sing tepat ing kahanan sing ora becik, saengga rereget lan kelembapan ora bisa nembus.

Kanthi ngimbangi faktor kasebut, sampeyan bisa nggunakake switch mikro NC ing desain sistem sampeyan.

Top NC Micro Ngalih Brands lan ngendi tuku

Kualitas mengaruhi loro kekiatan lan linuwih. Sawetara merek saklar mikro NC sing kondhang kalebu Omron, Honeywell, Cherry, lan Schneider Electric. Saben merek ngasilake model sing beda-beda sing cocog karo voltase, jinis aktuator, lan tingkat perlindungan lingkungan sing beda.

Sampeyan bisa ndarbeni saklar mikro NC liwat supplier elektronik sing bisa dipercaya kayata Mouser, Digi-Key, lan RS Components utawa Amazon yen sampeyan ngrancang proyek DIY ing omah. Priksa manawa sampeyan maca specifications produk lan review kasebut kanthi teliti, nalika milih microswitches tengen kanggo syarat.

Pitakonan sing Sering Ditakoni Babagan Ngalih Mikro NC

Punapa punika prabédan antarane NC lan NO ngalih?

Bentenipun dhasar ditemokake ing posisi standar. A ngalih NC bener ing posisi ditutup lan mulane ngidini saiki kanggo mili dhewe nalika ora digunakake. Nanging push switch mbukak sirkuit lan mandheg aliran saiki. Ing sisih liya, saklar NO mbukak ing wiwitan. Nalika saklar dipencet, iku bener nutup sirkuit saéngga saiki mbukak liwat.

Bisa siji ngalih mikro ngemot loro NC lan NO terminal?

Sawetara Saklar Mikro nduweni 3 terminal, COM, NC, lan NO. Fungsionalitas bisa adhedhasar kabel, lan salah siji saka fungsi utawa loro cara bisa digunakake ing sirkuit.

Apa ngalih mikro NC cocok kanggo sirkuit safety?

temtunipun. Biasane ditutup nalika ora aktif, tegese tumindak apa wae sing ditindakake kanggo mbukak (umpamane, mbukak lawang utawa menet tombol darurat) bakal nyebabake sirkuit langsung diselani.

Suwene saklar mikro NC suwene?

Yen digunakake kanthi bener lan dipilih kanthi ati-ati, switch mikro NC bisa bertahan jutaan siklus. Pangopènan sing tepat lan perlindungan lingkungan uga nyumbang kanggo umur dawa.

Apa sing kedadeyan yen aku nyambungake terminal sing salah?

Kabel sing salah (kaya nyambungake NO tinimbang NC) bakal nyebabake kerusakan peralatan utawa langkah protèktif liyane. Tansah mriksa terminal sadurunge.

Apa ngalih mikro NC gampang diinstal?

Pancen, akeh sing ngetutake proses plug-and-play, kanthi minimal butuh katrampilan kabel teknis. Amarga ukurane cilik, bisa gampang dipasang kanthi peralatan sing pas.

Aplikasi Lanjut lan Tips Integrasi

Nalika kemajuan teknologi terus, saklar mikro NC wiwit digunakake ing sistem sing luwih rumit. Ing otomatisasi industri, dheweke nindakake tugas penting babagan kontrol urutan lan puteran umpan balik. Uga, switch mikro NC asring digunakake minangka switch watesan ing robotika kanthi tujuan kanggo ndeteksi posisi lan ngindhari lelungan.

Babagan usaha IoT, nggabungake switch mikro NC lan mikrokontroler  mbisakake pengawasan remot plus kabar otomatis. Ing sistem omah sing cerdas, switch mikro NC nyedhiyakake bantuan kanggo ngotomatisasi proses keamanan lan sistem akses, saéngga ngirim tandha cepet babagan akses utawa kahanan darurat.

Ing desain sistem sing dipasang, disaranake nggunakake teknik debounce supaya ora ngaktifake switch nalika ana gangguan mekanik. Pilih ngalih sing luwih awet kanggo aplikasi sing mbutuhake panggunaan bola-bali lan sing beroperasi kanthi frekuensi dhuwur.

Ngalih Mikro NCMaintenance lan Ngatasi Masalah

Yen sampeyan ngalami kegagalan utawa operasi intermiten, tindakake langkah-langkah ngatasi masalah iki:

1. Priksa Kerusakan Fisik:Priksa retak utawa misalignment aktuator. Ganti switch sing rusak langsung.

2. Kontak resik:Tumpukan bledug utawa karat bakal nyegah arus liwat. Gunakake agen pembersih kontak sing tepat lan priksa manawa sambungan kasebut kenceng.

3. Fungsi Saklar Test:Priksa kontinuitas antarane terminal umum lan terminal sing biasane ditutup kanthi nggunakake multimeter. Yen ngalih ora ngalih andal, ngganti.

4. Evaluasi Desain Sirkuit:Sampeyan kudu mesthekake wiring rampung miturut sheets data piranti. Priksa manawa saklar cocog karo spesifikasi voltase uga rating saiki.

Kanthi rutin njaga lan nguji, sampeyan bisa nggedhekake linuwih lan nyegah sistem downtime.

Saklar mikro minangka unsur integral kanggo pangembangan sistem kontrol sing efektif lan aman ing macem-macem sektor ekonomi. Mode operasi sing ditutup normal, kepenak ing instalasi, lan fleksibilitas menehi kauntungan tinimbang jinis switch liyane saka kelas sing padha, mula saben wong sing melu teknik, amatir, lan desain produk bakal migunani. Ngerti carane milih, nginstal, njaga, lan troubleshoot ngalih NC bakal bantuan siji entuk sukses ing sembarang usaha. Yen ana masalah rumit utawa proses instalasi, sampeyan kudu takon karo lembar data pabrikan utawa ngrujuk menyang profesional sing luwih berpengalaman.
