Ngalih Rocker Lampu: Jinis, Wiring, lan Panuntun Tuku

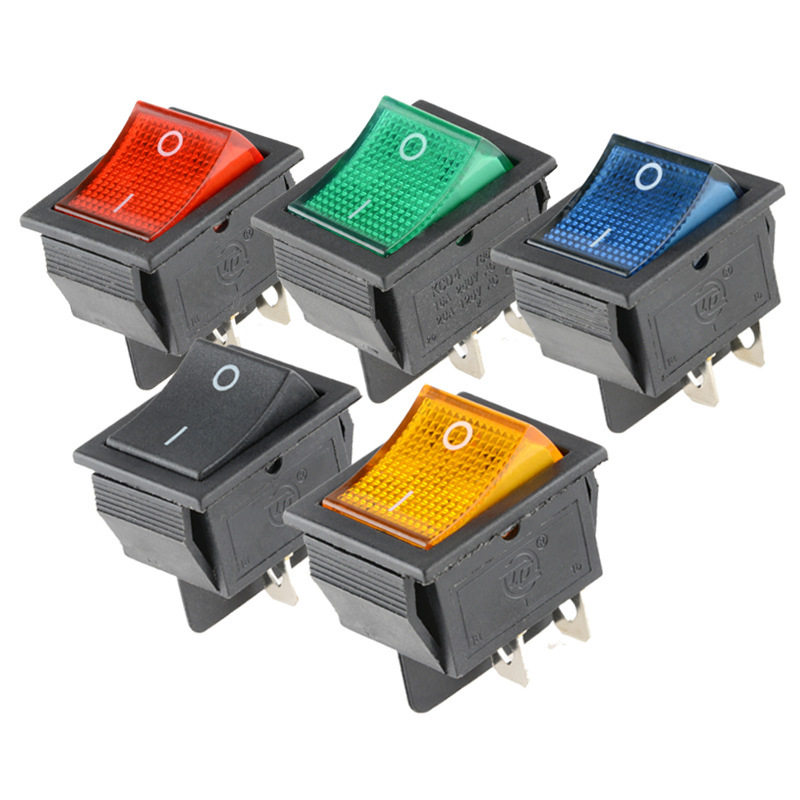

Saklar rocker sing dipadhangi minangka jinis switch on / off sing digabung karo lampu LED utawa neon, sing nuduhake manawa saklar kasebut ana ing posisi on / on utawa ora gampang. Amarga indikator kasebut, saklar rocker katon kanthi jelas sanajan ing panel kontrol sing peteng utawa cluttered. Saklar rocker sing dipadhangi wis nemokake kegunaane ing akeh aplikasi ing mobil, prau, RV, sepedha, peralatan rumah tangga, mesin industri, sistem kontrol listrik, lsp.

Sampeyan bisa nggunakake saklar rocker sing dipadhangi ing sirkuit tegangan rendah lan sektor voltase dhuwur. Siji bisa nemoni saklar 12V sing digunakake ing aplikasi otomotif uga saklar AC 120V kanggo digunakake ing omah lan industri. Nalika milih jinis sing cocog, voltase sistem, rating saiki, jinis beban, susunan terminal, ukuran switch, lan area instalasi kudu ditetepake.

Apa iku aNgalih Rocker Lampu?

Saklar rocker digawe saka amekanisme goyang sing bisa ngaktifake sirkuit listrik. Saklar rocker di-push menyang posisi on, lan sumber daya nyambung menyang peralatan kang powered. Kajaba iku, saklar kasebut duwe LED utawa neon sing dibangun kanggo nuduhake daya sing diuripake.

Ngalih bisa nunjukaké apa iku nampa daya, diuripake utawa yen ana sirkuit liyane mlaku, gumantung ing desain lan persiyapan piranti. Ana sawetara cara kanggo nyambungake switch, gumantung saka jinis. Nanging, priksa manawa takon instruksi kabel lan spidol saka pabrikan sadurunge miwiti instalasi.

Jinis Umum Saklar Rocker Cahya

Ngalih Rocker Two-Terminal

Ngalih loro-terminal dirancang kanggo operate ing mode on lan off prasaja. Umumé, piranti ngoper jinis iki nyambungake karo sirkuit beban lan listrik lan bisa madhangi LED nalika diuripake. Sawetara jinis LED kena pengaruh polaritas, mula sambungan kudu ditindakake kaya sing diterangake ing ngisor iki.

Telung-Terminal Rocker Ngalih

Desain telung terminal kasebut ditondoi kanthi nyedhiyakake input energi listrik, sinyal sing bisa diganti, lan sambungan kanggo grounding. Minangka akibat duwe terminal kapisah kanggo sambungan lemah, indikator ing wawasan bisa operate tanpa masalah. Desain jinis iki asring digunakake ing mobil lan kapal.

Four- lan Lima-Terminal Rocker Ngalih

4 lan 5 terminal ngalih bisa nyedhiyani cahya sawijining, pindho pole ngoper utawa sawetara output. Padha cocog kanggo kepala kontrol sing luwih canggih, sanajan kabel sing tepat gumantung marang konfigurasi internal sirkuit. Mula, diagram sing diwenehake kudu ditindakake tinimbang nyederhanakake proses kabel liwat panggonan terminal standar.

Konfigurasi SPST, SPDT, lan DPDT

Saklar SPST nduweni kemampuan kanggo ngrampungake mung siji sirkuit lan ngalih saka urip nganti mati. Ngalih SPDT nguripake siji input lan bisa ing loro output. Ngalih DPDT beroperasi ing rong sirkuit lan bisa milih input utawa ngowahi polaritas. Saklar SPST minangka saklar sing paling umum digunakake kanggo aplikasi khas, kayata ngoper lampu.

Apa iku aNgalih Rocker Lampu12V Digunakake Kanggo?

Saklar rocker 12 volt kanthi katerangan dirancang kanggo digunakake ing sirkuit listrik kanthi sumber arus langsung (DC) 12 volt. Aplikasi khas kalebu:

• Lampu otomotif lan motor
• Bar lampu LED lan lampu kerja
• Penggemar cooling lan pompa banyu
• Boat lan aksesoris RV
• Dashboard lan peralatan panel kontrol
• Sistem listrik sing nganggo baterei

12V standar ora stipulate watesan saiki ndhuwur kanggo ngalih. Bisa kasebut, umpamane, yen saklar bisa digunakake ing daya 12V kanthi arus 20A. Nanging, nalika miwiti, mesin tartamtu kayata motor lan pompa bisa narik arus luwih akeh. Kanggo tujuan iki, relay sing tepat kudu digunakake kanggo ngontrol arus dhuwur utawa beban induktif.

Carane Milih Saklar Rocker Lampu Tengen

Priksa voltase lan Rating Saiki

Pilih saklar sing bakal bisa digunakake kanthi voltase lan arus sirkuit. Contone, saklar kanthi rating 12V DC ora kudu digunakake kanggo sirkuit kanthi voltase 120V utawa 230V AC. Saliyane saiki operasi normal, siji uga kudu nimbang wiwitan utawa inrush saiki mbukak.

Coba Tipe Load

Motor listrik, pompa, piranti pemanas, bolam lampu, lan driver LED ngetrapake beban sing beda-beda ing saklar. Rating sing mung nganggep beban resistif bisa uga ora ditrapake kanggo beban induktif kayata motor listrik. Pilihan switch kudu digawe miturut beban sing kudu ditangani.

Konfirmasi Dimensi Pemasangan

Sadurunge pesen, priksa pangukuran potongan panel uga kekandelan panel, posisi tab penahan, lan jarak saka mburi panel. Saklar bisa mlebu ing potongan ing ngarep nanging isih bisa tabrakan karo bagean lan kabel liyane.

Deleng Spesifikasi Indikator

Konsumsi daya indikator LED sithik banget, mula biasane digunakake ing sistem 12V. Priksa manawa LED ngemot resistor internal lan verifikasi manawa duwe polaritas. Nggunakake saklar kanthi voltase sing beda-beda bisa nyebabake indikator kasebut ora diarahake kanthi bener.

Coba Perlindhungan Lingkungan

Kita kudu milih saklar sing nduweni kemampuan kanggo nolak kelembapan lan nyegah karat yen arep digunakake ing njaba ruangan, ing jero ruangan, ing lingkungan segara, utawa ing lingkungan kanthi bledug lan geter.

Kepiye Cara Ngalihake Saklar Rocker Lampu?

Wiring switch rocker cahya melu ngenali specifications saklar tartamtu, kalebu nomer terminal lan tata letak. Tansah mateni sumber daya sadurunge miwiti karya lan ngenali saben terminal kanthi akurat. Sambungan menyang sumber daya kudu ditindakake mung dening teknisi sing mumpuni.

Kabel 12V Tiga Terminal Umum

Pasokan positif gabungan -> Daya utawa terminal input
Output ngalih -> Terminal positif saka beban
Sistem negatif -> Terminal lemah lan beban negatif

Listrik bakal kasedhiya ing beban sanalika saklar diuripake, nuduhake yen indikator wis diuripake. Fuselink kudu dipasang ing jejere sumber, yaiku baterei. Nilai sekring uga kudu cocog karo jinis kabel lan spesifikasi sirkuit.

Wiring loro-terminal khas

Pasokan positif -> Ngalih terminal 1
Ngalih terminal 2 -> Beban positif
Muat negatif -> Sistem negatif

Nalika saklar kalebu LED sensitif polaritas, penting kanggo nyambungake timbal positif lan negatif kanthi bener. Yen timbal dibalik, LED ora bakal diuripake, sanajan saklar bakal bisa digunakake kanthi bener.

Wiring lan Pertimbangan Safety

Gunakake kabel sing dilengkapi rating saiki sing tepat lan gunakake terminal terisolasi uga pipa nyusut panas kanggo njamin kabeh sambungan aman. Aja rute kabel cedhak sudhut cetha, sumber panas dhuwur, utawa wilayah sing bisa nggawe gerakan. Kanggo kendharaan, priksa manawa wiring harness uga ora kena getaran lan abrasi. Kanggo kabel laut, priksa manawa konektor uga kabel sing digunakake ora karat.

A rocker ngalih cahya ora tumindak minangka panggantos kanggo mbobol sirkuit, lemah bener, utawa sekring. Yen saklar dadi panas banget, leleh, discoloring, sparking, utawa emitting mambu sing diobong, iku kudu dipateni amarga bisa dadi pratondo saka kesalahan listrik, kayata keluwihan saiki, sambungan ngeculke, kontak rusak, utawa kabel banget tipis kanggo nangani mbukak.

umumNgalih Rocker LampuMasalah

Indikator Ora Madhangi

Sawetara alasan umum yaiku mbalikke polaritas, ilang sambungan lemah, kesalahan ngenali terminal, utawa nggunakake indikator sing dirancang kanggo voltase sing beda. Mbandhingake karya instalasi kanthi diagram kabel pabrikan lan priksa manawa voltase ana ing terminal sing bener.

Beban Bisa Nanging Indikator Ora

Sanajan kontak switch ditindakake kanthi apik, penting kanggo mriksa manawa piranti kasebut duwe sumber lemah utawa listrik sing kapisah. Uga, priksa manawa unit duwe sumber cahya sing bisa digunakake kanthi kapisah saka liyane.

Indikator tetep urip nalika ngalih mati

Sawetara model switch beroperasi kanthi cara sing padhang nalika ana daya ing input. Prilaku iki bisa uga normal kanggo piranti kasebut. Sadurunge ngganti switch, priksa manawa mriksa sirkuit indikator switch.

Indikator Kelip-kelip utawa Ngalih Dadi Panas

Masalah kayata sambungan sing kenthel, voltase mudhun, aliran arus dhuwur, utawa beban sing ora cocog bisa nyebabake kedhep lan panas banget. Iki kudu diselidiki kanthi medhot sirkuit lan mriksa rating switch, ukuran kabel, lan carane piranti disambungake lan dimuat. Yen perlu, panggunaan relay bisa uga dibutuhake kanggo motor, pompa, utawa beban liyane sing narik arus dhuwur.

Pitakonan sing Sering Ditakoni

Apa switch rocker cahya mbutuhake kabel lemah?

Ora mesthi kahanan iki. Kanthi kasus jinis meter loro-terminal, dheweke nyambungake indikator kasebut sacara internal, tegese ora ana grounding sing kapisah. Model sing duwe telung terminal kudu duwe titik lemah dhewe. Tansah verifikasi terminal lan spesifikasi produk.

Bisa 12V lampu rocker switch kontrol lampu LED?

Pratelan kasebut bener amarga saklar kasebut nduweni rating sing cocog karo voltase sistem, arus operasi sing dirating, lan arus wiwitan driver LED. Relay bisa uga dibutuhake nalika nggunakake bar LED sing luwih gedhe utawa sawetara peralatan.

Bisa switch rocker 12V digunakake karo daya kluwarga?

Ora, switch rocker sing dirating kanggo 12V DC ora bisa digunakake karo 120V utawa 230V AC. Saklar AC kudu dirating kanggo voltase AC, arus, jinis beban, lan standar safety sing ditrapake kanggo listrik rumah tangga.

Napa switch rocker LED saya sumunar nalika dipateni?

A arus bocor cilik saka gizmo utawa beban ing sirkuit ngasilake cahya surem. Ing kaping tinimbang noto iki siji bisa Resor kanggo nggunakake ngalih beda utawa relay utawa piranti ing sisih mbukak uga.

Kepiye carane bisa nyoba switch rocker?

Kanggo nguji kesinambungan, saklar kudu dicopot saka sumber daya lan multimeter disetel menyang mode kontinu. Operasi saklar kudu kaya sing duwe respon mbukak lan ditutup sajrone operasi. Aja nganakake tes kontinuitas ing sirkuit energi.

Saklar rocker sing cukup cahya duwe spesifikasi voltase, arus, jinis beban, terminal, ukuran lan fungsi sing cocog karo lingkungane. Kanggo ngaktifake aksesori 12V cilik, saklar SPST minangka pilihan sing cocog. Yen ana motor utawa peralatan abot, bakal perlu kanggo relay, lan ana uga perlu kanggo sekring lan kabel cocok ing sistem electrical liyane.
