Ngalih Mikro 5a 125 250v

Ngalih Mikro 5a 125 250vyaiku saklar aksi sworo seru cilik sing digunakake kanggo ngaktifake lan mateni sirkuit listrik nganti maksimal 5a ing watesan operasi sing ditemtokake kanthi 125 v AC lan 250 v AC. Umume digunakake ing peralatan elektronik, sistem kontrol, mesin vending, peralatan kantor, lawang lan tutup, peralatan, lsp.

Verifikasi manawa saliyane rating sing ana, jinis beban, jinis aktuator, gaya, konfigurasi terminal, dimensi, lan kahanan lingkungan cocog kanggo panggunaan komponen sing direncanakake.

Apa Tegese 5A 125/250VAC?

Sebutan "5A 125 / 250VAC" biasane nuduhake yen saklar bisa ngatur maksimal 5 amps ing voltase 125 volt AC utawa 250 volt AC yen digunakake kanthi beban sing cocog kaya sing disaranake pabrikan.
Spesifikasi iki biasane ditrapake kanggo beban resistif.

Piranti kayata motor, solenoida, kompresor, lampu, trafo, lan unit sumber daya elektronik bisa ngalami arus inrush dhuwur utawa busur listrik. Ing kasus kaya mengkono, bisa uga kudu nggunakake piranti kanthi rating beban sing beda utawa aplikasi saka piranti penindasan sing cocog.

Iki nuduhake rating AC. Nanging, iki ora njamin saklar disetujoni kanggo nggunakake ing 125VDC utawa 250VDC. Tansah goleki rating DC sing beda ing lembar data sing ditugasake sadurunge nerusake.

Kepiye Cara Ngalih Mikro?

Saklar mikro nggunakake mekanisme snap-action. Nalika aktuator tekan lokasi sing tepat, spring batin ngganti negara kontak kanthi cepet. Mulane, ngidini linuwih saklar sanajan gerakan minimal lan titik operasi sing tetep.

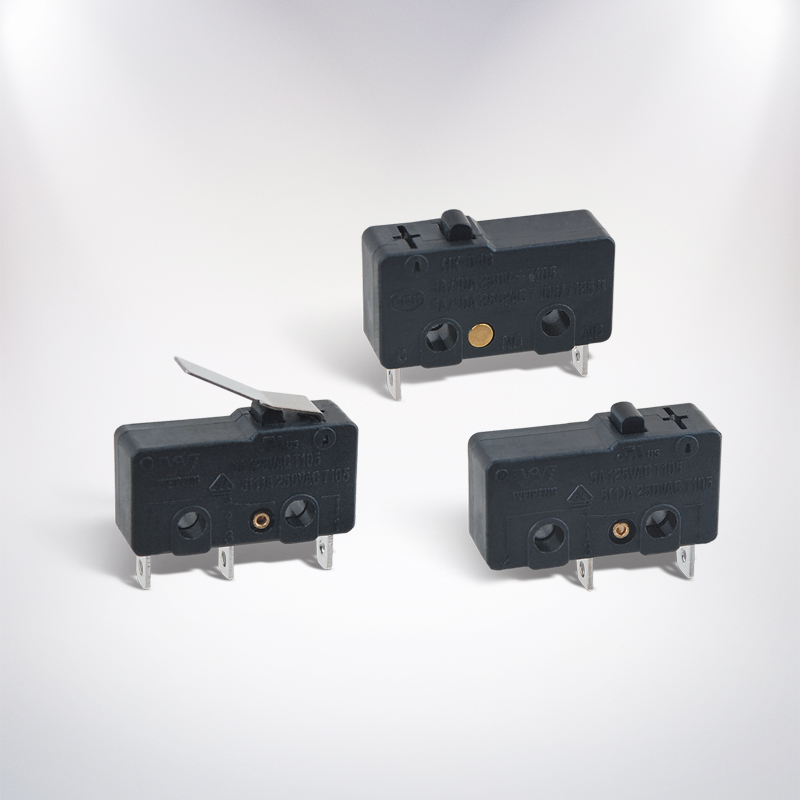

Ing antarane jinis aktuator sing khas yaiku plunger, tuas engsel, tuas roller, lan roller simulasi. Jinis aktuator sing cocog dipilih adhedhasar papan sing kasedhiya, arah gerakan, lan kekuwatan lan jarak sing dibutuhake kanggo proses kasebut.

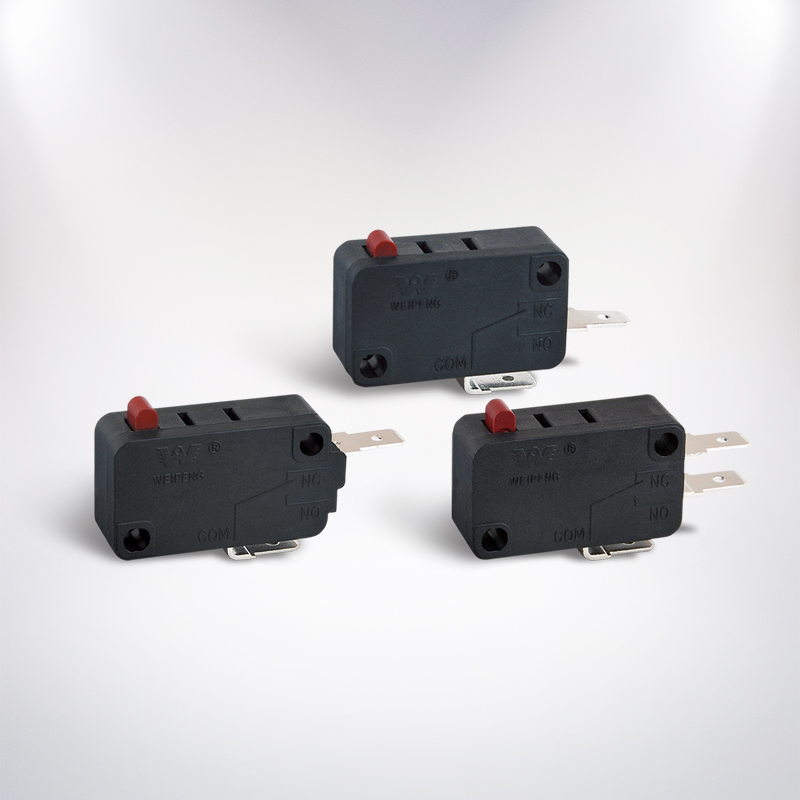

Konfigurasi Terminal SPDT

Sawetara model 5A beroperasi ing mode SPDT (Single Pole Double Throw). Terminal umum ing SPDT yaiku COM, NC, lan NO.

Nalika sirkuit diaktifake kanthi mencet saka aktuator, makaryakke COM magepokan karo NO. Ing tangan liyane, nggunakke COM ing kombinasi karo NC nalika sirkuit kudu tetep ditutup ing negara siyaga, lan dadi mbukak nalika aktuator melu. Priksa manawa kanggo verifikasi label ing saklar nyata sadurunge proses wiring.

Apa Saklar Mikro Sensitif?

Saklar mikro sing sensitif beroperasi kanthi kekuwatan sing sithik. Iku migunani nalika saklar diaktifake kanthi bantuan lawang sing entheng, tab plastik, mekanisme cilik, utawa gerakan sing winates.

Sensitivitas ditemtokake luwih saka rating saiki. Priksa spesifikasi ing ngisor iki:

• Pasukan operasi lan pasukan rilis
• Pretravel lan overtravel
• Posisi operasi
• Tipe aktuator lan dawa
• Urip mekanik lan listrik

Panggunaan roller lever bisa nyilikake gaweyan needed saka sistem external. Nanging, alignment sing ora bener bisa nyebabake stres lateral lan gagal awal. Sampeyan kudu bisa mlaku kanthi bener, ora ngluwihi spesifikasi overtravel.

Saklar Mikro 5A, 10A, 16A, lan 21A

Saklar mikro diprodhuksi ing macem-macem versi rating saiki, yaiku 5A, 10A, 16A, lan 21A. Rating saiki sing luwih dhuwur ora mesthi dadi pilihan sing tepat; iku utomo sing ngalih kudu tetep ing baris karo voltase aplikasi, jinis mbukak, pangukuran, jinis terminal lan standar.

Nalika sampeyan ndeleng Switch Micro sing dirating ing 5A ing 125V lan 250V karo model liyane sing dirating ing 10A, 16A, lan 21A sampeyan kudu mbandhingake kabeh spesifikasi tinimbang mung ndeleng rating. Saklar sing dirating luwih dhuwur bisa beda karo model sing dirating ngisor ing fitur desain kayata bolongan pemasangan, lelungan aktuator, posisi terminal lan dimensi kontak.

Beban lan Pertimbangan Safety

Sadurunge nyambungake beban, perlu kanggo ngenali ora mung arus normal nanging uga arus inrush utawa wiwitan. Beban resistif biasane luwih gampang ditindakake tinimbang beban induktif utawa kapasitif. Motor lan solenoid bisa ngasilake percikan sing bisa ngrusak kontak sanajan arus normal ing ngisor 5 A.

Ing aplikasi utama, insulasi sing cocog, proteksi kakehan, proteksi mekanik lan kandang kudu digunakake. Panginstalan saklar sing bener kudu ditindakake supaya bisa ngilangi kabel sing ditindakake kaya sing ditemtokake dening desain peralatan lan peraturan listrik lokal.

Sadurunge instalasi utawa testing karya ing babagan iki, copot sumber utama. Kabel voltase utama kudu rampung utawa dipriksa dening profesional sing mumpuni.

Pemasangan lan Tips Instalasi

Tansah mriksa dimensi awak, jarak bolongan pemasangan, dhuwur aktuator, jinis terminal, lan posisi operasi sadurunge pesenan. Ngalih sing katon padha ora kudu diijolake.

Aktuator kudu dipencet ing arah sing bener lan ora bisa digunakake minangka mandeg mekanis sing keras kajaba dituduhake dening pabrikan. Dampak gedhe banget, tekanan sisih, kelembapan, kelembapan, lan getaran kudu dihindari.

Ana macem-macem jinis terminal sing umum digunakake; padha kalebu terminal solder, tab nyambung cepet, pin PCB lan terminal kabel. Gaya bisa dipilih adhedhasar teknik perakitan sing digunakake lan kasedhiyan papan.

Cara Milih Model sing Tengen

Gunakake dhaptar iki sadurunge tuku:

• Konfirmasi voltase AC utawa DC lan saiki beban nyata.
• Temtokake manawa beban kasebut resistif, induktif, kapasitif, motor, utawa lampu.
• Pilih SPDT, SPST-NO, utawa SPST-NC miturut sirkuit.
• Pilih gaya operasi lan gaya aktuator sing dibutuhake.
• Bandingake dimensi soyo tambah lan posisi terminal.
• Priksa suhu operasi, sealing, urip listrik, lan persetujuan.
• Nyuwun lembar data resmi kanggo nomer bagean sing tepat.

FAQ: Sensitif Micro Ngalih SPDT 5A 125/250VAC

Apa saklar mikro sensitif SPDT 5A 125/250VAC?

Ngalih minangka piranti kurang-pasukan lan snap-action kanthi terminal umum lan output dual. Rating saiki maksimum yaiku 5A nalika dioperasikake ing kahanan sing dikontrol.

Bisa digunakake kanggo 250VDC?

Ora, nalika menehi tandha 125/250 VAC makili rating AC, ora menehi rating voltase DC. Tansah goleki ngalih karo voltase DC lan HFS saiki kasebut.

Apa prabédan antarane NO lan NC?

Saklar sing biasane mbukak ngidini listrik mili nalika ora ana sing ditekan ing saklar, dene saklar sing biasane ditutup ngidini listrik mili nalika aktuator ditekan.

Bisa saklar mikro 5A ngontrol motor?

Sanajan arus motor ing sangisore 5A, saklar bisa uga ora bisa digunakake kanthi bener. Ngenali arus wiwitan lan arcing induktif sing bisa ngluwihi kapasitas switch. Nilai kapasitas mbukak motor utawa nggunakake relay utawa contactor a.

Bisa ngganti ngalih 5A karo model 16A utawa 21A?

Iku mung yen panggantos duwe ukuran padha ing dimensi, gerakan aktuator, noto terminal, noto kontak, rating voltase, lan sertifikasi. Rating daya sing luwih gedhe dhewe ora cukup.

Suwene saklar mikro tahan?

Urip produk ditemtokake dening beban, frekuensi pesen, keselarasan, lingkungan lan kualitas instalasi. Urip mekanik lan listrik minangka istilah sing béda; mulane spesifikasi urip listrik kudu dituruti kanthi beban sing nyata.

Kanggo nganakke, ingNgalih Mikro 5a 125 250viku pilihan sregep kanggo kontrol AC ukuran cilik lan sistem posisi-sensing yen mbukak lan paramèter mechanical cocok. Verifikasi specifications, milih terminal tengen lan aktuator kanggo SPDT, lan Resor kanggo nggunakake relay utawa solusi heavy-tugas kanggo piranti karo saiki inrush pinunjul utawa kanggo aplikasi electromechanical nuntut.
